概要

10数年来、Olympusはモジュール化NDT検査プラットフォームを研究開発する業界内公認の先進企業であり、その生産したOmniScan MXはこれまで成功した携帯型、モジュール化位相制御陣検査機器であり、世界各地で使用されているOmniScan MX機器はすでに何千何万台もある。

現在、OlympusはTOFD技術を用いた新型フェーズアレイモジュール、新型UTモジュール、および新ソフトウェアプログラム（NDT SetupBuilderと新版OmniPC）を発売しており、これらの新型モジュールと新発売のソフトウェアプログラムはすでに成功しているOmniScan MX 2プラットフォームの性能を広げ、無損失探傷ワークフローの効率を高めている。

基礎がしっかりしている

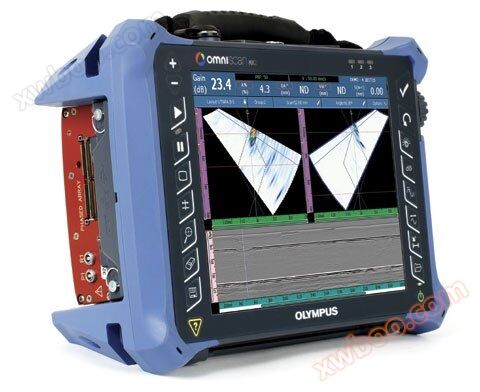

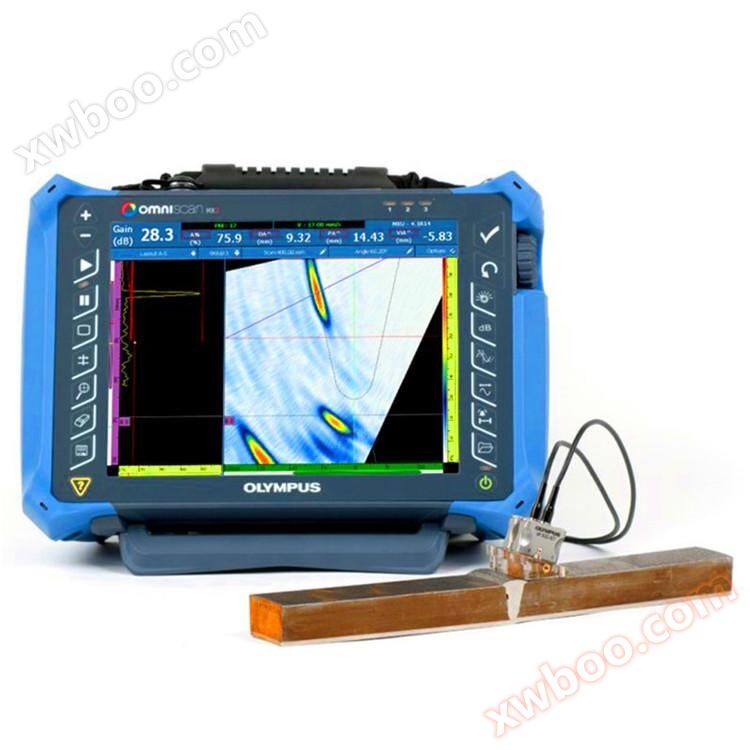

OmniScan MX 2という2世代機器は、10種類以上のフェーズアレイや超音波モジュールと互換性があるだけでなく、より速いセットアップ速度、より短い検出サイクル、より速くレポートを作成する特性により、高度なAUTの高レベルなアプリケーションを保証する検出効率を向上させています。NDT専門家のために開発されたこのハイエンド、アップグレード可能な検出プラットフォームは、真の未来の次世代のNDT検出を実現することができます。

OmniScan MX 2この携帯型、モジュール化された機器は、高い収集速度を持つだけでなく、多くの強力なソフトウェア機能を新たに追加したため、手動と自動検出をより効果的に行うことができる。

より速く、より良い！

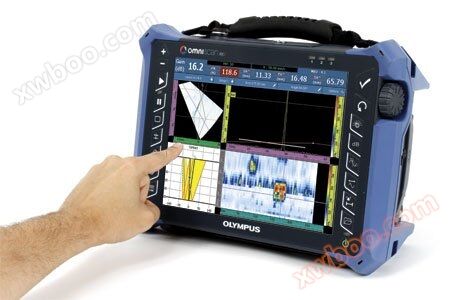

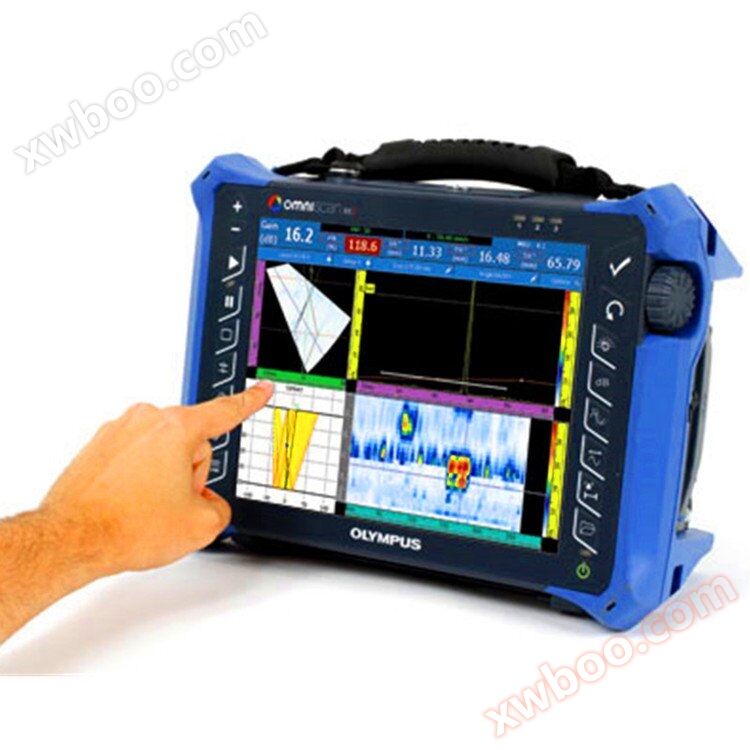

OmniScan MX 2計器を使うと、あなたの仕事はもっと力になります！OmniScan MX 2機器の直感性に優れたステップウィザードは、セットアッププロセスを簡略化し、加速することができるため、ユーザーは迅速にテストを開始することができます。このMX 2機器には、より広くて明るい10.4インチ（26.4 cm）画面が搭載されており、新しい、ユニークで直感的なタッチスクリーン機能があり、工業標準に準拠したフェーズアレイユーザーインタフェースの反応速度とデータ伝送速度が従来よりも速いため、ユーザーはより迅速に次の検出を開始することができる。

一般的な機器だけでなく、検出ソリューションの核心でもある

OmniScan MX 2は検出ソリューションの重要な部分であり、他の重要なコンポーネントと結合することで、完全な検出システムを形成することができます。Olympusは、フェーズアレイプローブ、スキャナ、分析ソフトウェア、および各種アクセサリを含む完全な検出製品シリーズを提供することができます。これらの製品は、特定のアプリケーション要件に基づいて統合され、パッケージ化され、迅速に組み立てることができ、特定のアプリケーションのソリューションパッケージに対して、ユーザーが製品を購入する上で投資することで迅速なリターンを得ることができます。また、Olympusは世界的に高品質のキャリブレーションおよびメンテナンスサービスを提供しており、フェーズアレイアプリケーションに精通した専門家チームは、お客様がヘルプを必要とするときに迅速な技術サポートを受けることを保証しています。

圧力容器の溶接検査

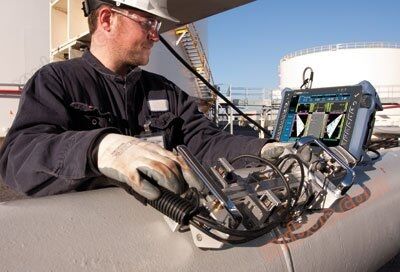

ユーザーはOmniScan PAとHSMTシリーズのような手動スキャン器、またはWeldROVERのような電動スキャン器を使用して、単一スキャンにより圧力容器の溶接ビードを完全に検査することができます。単一検出プロセスでTOFDとPAを組み合わせて使用すると、従来のラスタスキャンや放射線イメージング技術に比べて検出時間が大幅に削減されます。また、ユーザーは瞬時に検出結果を得ることができ、これにより溶接設備に関する問題を随時発見し、問題をすぐに解決することができる。

複合材料検出
積層複合材料から作られたワークはさまざまな形状と厚さを持っているため、これらのワークの検出は課題と言える。
Olympusは炭素繊維強化ポリマー材料構造の検出に完全な解決策を提供した。これらのソリューションはOmniScan探傷器、GLIDER™スキャナ、およびCFRP平面と曲面検出用に設計されたプローブとくさびブロック。

小径継手の溶接ビード検出
COBRA手動スキャナと併用する場合、OmniScan探傷器は外径範囲が0.84インチから4.5インチのパイプ部品を検出することができる。この手動スキャナは非常に細い外形をしているので、狭い空間に入って配管を検出することができます。配管、ステント、またはフレーム間の距離は12 mm（0.5インチ）まで小さくすることができます。

手動および半自動腐食イメージング
OmniScan PAシステムとHydroFORMスキャナを組み合わせて使用する目的は、腐食、摩耗、浸食による肉厚の減少状況を検出し、良い検出方案を提供するためである。また、このシステムは、水素による発泡や製造過程で発生した層状化などの壁内損傷を検出することができ、これらの異常現象と壁厚の減少を明確に区別することができる。
この応用では、位相制御アレイ超音波技術は検出速度が速く、データ点密度が適切で、検出レベルが高いなどの特徴がある。

モジュール化機器

需要の更新が絶えず、プラットフォームは革新を続けている

我々はOmniScan MX 2機器を設計する過程で、フェーズアレイ技術におけるユーザーの現在と将来の投資の収益性を考慮したため、この機器は10種類以上の異なるOlympusモジュールを組み立てることができる。機器の技術仕様は、ユーザーのニーズに合わせて、ソフトウェアの更新を通じて、絶えず発展し、改善され、ユーザーの投資が大きなリターンを得ることを保証することができます。

業界最先端のPA 2およびUT 2モジュール

デュアルチャネルUT 2

16:64 PA2
16:128 PA2
32:128 PA2
32:128PR PA2

位相制御陣技術業界の企業として、OlympusはMX 2機器と互換性のある新しいモジュールシリーズを発売したばかりだ。

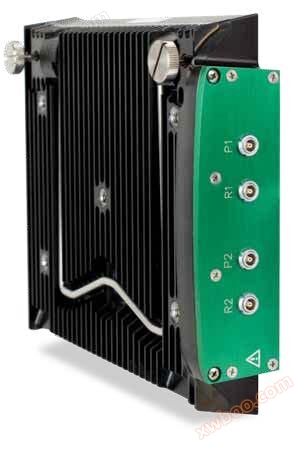

PA2

革新的なPA 2モジュールに代表される新しいフェーズアレイモジュールシリーズは、次のようなさまざまな点でパフォーマンスを向上させています。

これまでの良好な位相制御アレイとTOFD信号品質

• 信号対雑音比が良好

• パルス発生器はより強力

• 64度純灰色調

複数のグループのパフォーマンスの向上

• PAとUTチャネルを同時に使用する能力

一般ハードウェア指標の整備

• より高い温度で動作可能（最大45°C）

• 高速閉鎖システムを備えた新型OmniScanプローブコネクタ

• 設計がIP 66環境評価に適合する

• バッテリ持続時間の短縮

UT2

新しいUT 2従来の超音波モジュールは、PA 2モジュールのUTチャネルと同じ技術的性能を有しているが、そのUTチャネルはPA 2モジュールのUTチャネルの2倍である。

新しいバージョン4.1

Olympusは誇らしげにユーザーのために4.1 OmniScanソフトウェアの新版を発売した。この新版ソフトウェアは多くの性能を改善しただけでなく、複数の新機能を追加した。

持続的に完全な目的を達成するために、ソフトウェアのインタフェースが簡略化され、反応時間が最適化され、それによって顧客にできるだけ良い検査操作過程を体験させることができる。

操作プロセスを簡略化し、現在の新しいOmniScanユーザーが操作知識を簡単に学習できるようにするために、私たちは現在、インスツルメンツに単一の操作モードを導入しているので、いつでも操作者がインタフェースの各項目に触れることができます。したがって、3つのオペレーティング環境すべてを統合できるようになりました。

• SXまたはMX 2、タッチスクリーンを使用する

• SXまたはMX 2、マウスを使用

• OmniPC

操作に対するユーザーの感覚を強化するため、ソフトウェアにタイトルバーが新たに追加され、ユーザーが主な表示オプションにすぐにアクセスできるようになりました。また、一般的に使用されている機能は、フルスクリーンモードのインタラクティブメニュー方式を指でクリックしたり、アクセスしたり、使用したりすることができ、タブレット型の使いやすい性能を完全に備えています。

マルチプローブ構成を使用する必要があるアプリケーションでは、マルチセットレイアウトが改善され、改善されたレイアウトは、ソフトウェアのインタフェースにスキャナの構成を反映することができます。異なるスキャンの位置は溶接中心までの距離によって決まり、ソフトウェアはわかりやすく、きれいなレイアウトを提供します。

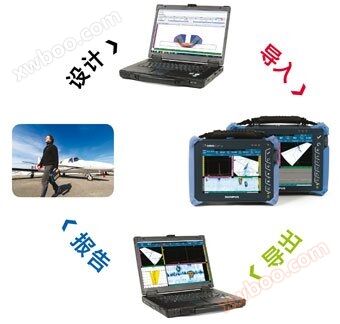

ワークフロー

OmniScan製品シリーズ

お客様のニーズ

Olympusソリューション
過去数年間、Olympusはお客様のニーズに対応するために、さまざまな完全なソリューションを作成し、市場に投入し、実践してきました。

せっけい

NDT SetupBuilderを使用した設計

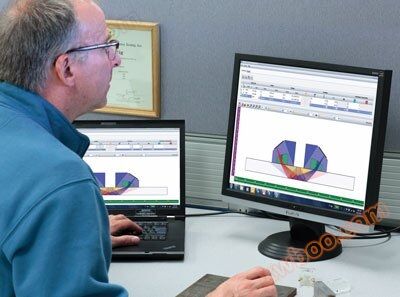

NDT SetupBuilder

NDT SetupBuilder設計ソフトウェアはOlympus自動と半自動超音波検出製品シリーズの不可欠な構成部分である。NDTモニタリング担当者は、NDT SetupBuilderソフトウェアを使用して検出スキームをシミュレーションし、使用する適切なビーム数とビーム角度を決定することができる。シミュレーション構成をOmniScanにインポートすることができ、構成時間と操作エラーを減らすことができます。

NDT SetupBuilderはPC機に基づいて新たに開発されたソフトウェアで、検出設定を作成し、音響ビームのシミュレーション画像を表示するのに役立ちます。

このソフトウェアにはさまざまな機能があり、OmniScan MX 2機器に直接導入できる便利で迅速な検出プログラムを作成できます。

Olympusワークデータベースで適切なウェッジとプローブを選択できます

材料中の音響ビームの伝播軌跡を瞬時にシミュレーションすることができる

ワークピース、プローブ、溶接ビーム、およびサウンドビームを別のビューに表示して調整することができます。これらのビューには、サイドビュー、エンドビュー、トップビュー、または3次元ビューなどがあります。

平板、溶接パイプの周方向または軸方向の領域など、常に検出される材料とワークを体現することができる

既存のグループをコピーしてミラー表示することができ、マルチプローブ構成を迅速に実行できます

OmniScan MX 2機器による設置

設定を作成する有効な方法は、NDT SetupBuilderでシミュレーションして設定を作成し、SDカードまたはUSBキーを使用してOmniScanに設定を直接読み込むことです。採集を行う前に、シャッタと範囲を設定するなど、機器内でいくつかの基本的な操作を行うだけです。OmniScanには次のようないくつかの特性があるため、ユーザーは機器内で設定を簡単に作成することもできます。

じどうたんしょくしべつ

直感的なウィザード、インタラクティブヘルプメニューにより、ユーザーが設定作成の各ステップを完了するように導きます

溶接被覆と音響線追跡シミュレーション

複数グループの構成を迅速に完了するためのグループ・コピー・オプション

採集する
OmniScan MX 2による採取

OmniScan
OmniScan探傷器は手動と自動探傷応用を完成する強大な検出性能を持っている。これらの探傷器は各種のプローブ、スキャナ、付属品と組み合わせて使用することができ、それによってOlympusを石油化学工業、航空宇宙及びその他の工業分野のために無傷探傷ソリューションを提供する好ましい企業にすることができる。

NDT SetupBuilderとOmniPCの2つの組み合わせで使用されているソフトウェアのおかげで、OmniScan MX 2はキャリブレーションと収集操作に特化することができます。しかし、ユーザーが望むなら、OmniScanの使いやすい広いタッチスクリーン上で検出のすべてのステップを直接実行することもできます。

キャリブレーション

規範に合った検査を完成するために、計器中の校正ウィザードは各グループの各焦点法則が単一チャンネルの通常の探傷器に直接等しいことを保証することができる。ユーザーは必要なキャリブレーションを完了する際に、ウィザードのステップガイドを受けます。キャリブレーションされた項目には、音速、ウェッジブロック遅延、感度、TCG、DAC、AWS、エンコーダが含まれる。現在、計器はTOFD PCS校正と直通波校正の操作を自動的に完了することができる。

採集する

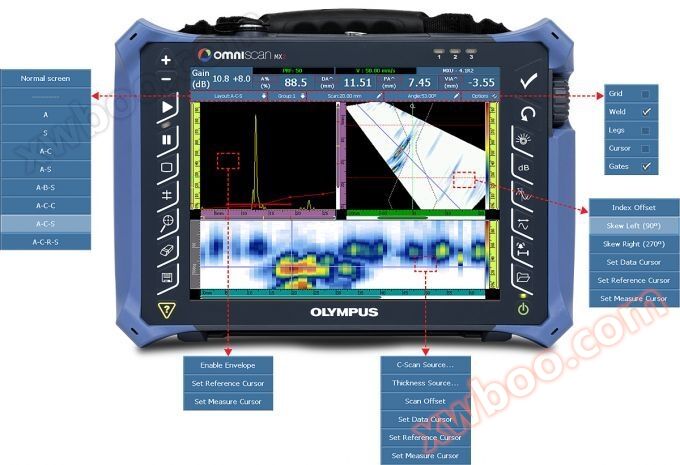

手動、単線、またはラスタ符号化スキャンを行う場合、OmniScan MX 2は検出パラメータを容易に構成することができる。収集データは異なるビュー形式でリアルタイムに画面に表示することができ、ユーザーはまた、ホットスワップ機能を持つSDカードまたはUSB 2.0デバイスにデータを保存することができる。

インテリジェントなレイアウト、8つのグループを構成可能

フルスクリーンモードで、欠陥をよりよく表示

異なるゲートの組み合わせを使用して同期と測定を処理することができます

データ分析とレポート作成

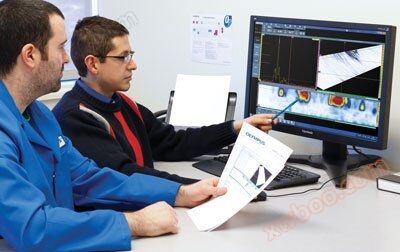

OmniPCを用いたデータ解析

OmniPCは新しいソフトウェアプログラムであり、OmniScanと同じユーザーインタフェース、分析機能、レポート機能を備えているだけでなく、より柔軟性があり、パソコンで実行することができます。

OmniPCを使用すると、OmniScan機器は集中的にスキャン操作を行うことができ、同時にユーザーはパソコンで収集したデータを分析することができる。このソフトウェアは、画像の視認性を高めるために超大画面と一緒に使用することもできます。また、コンピュータのキーボードのショートカットにより、操作が迅速になります。

OmniPC

OmniPCソフトウェアはOmniScan機載ソフトウェアと同様の分析と報告ツールを備えており、PC機のOmniScanデータ分析に基づく経済的で効果的な購入項目である。

TomoView

TomoView 2.10にはデータ処理、分析、レポート作成ツールがあり、ユーザーが検査データから被検材料に関するより詳細な情報を取得するのに役立ちます。

TomoViewのパフォーマンスは次のとおりです。

体積融合、複数のデータ表示を行うことができます。

Cスキャン融合は、合成データを表現するために使用される。

信号対雑音比（SNR）解析および最適化ツール。

オフラインデータ生成ツール。

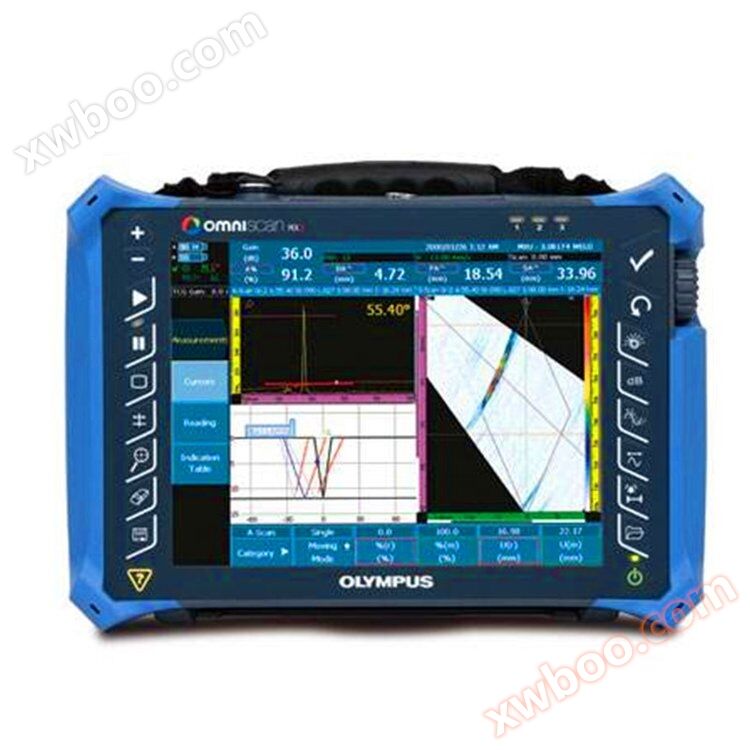

OmniScan MX 2を用いたデータ解析

データカーソル、参照カーソル、測定カーソルは、欠陥の定量に使用されます。

拡張されたデータベース、事前に定義された三角学的パラメータリスト、軸に対するノッチの統計データ、体積位置情報、規範に基づく合格基準、腐食イメージングの統計データなど。

オフラインゲートの再配置操作では、インタラクティブ解析と自動更新のためにビューをリンクすることができます。

最適化されたプリセットレイアウトは、欠陥の長さ、深さ、高さを迅速かつ便利に定量することができます。

レポート作成

OmniScan MX 2とOmniPCの両方で、欠陥レポートを含むレポートを生成できます。欠陥レポートには、波長、位置、欠陥サイズなど8つの読取り値がリストされることが多い。ユーザーは必要に応じてレポートをカスタマイズすることができ、より多くの読み取りを追加することができ、各欠陥指示にコメントを追加することができ、HTMLファイルとしてレポートを保存することもできます。音響線追跡（RayTracing）ツールは、溶接断面図に欠陥表示の位置を示すことができる。高解像度画像は、関連するすべての検出パラメータに挿入することができる。

UT 2 TOFDモジュールとMXUソフトウェア

Olympusの新型OmniScan MX 2 UT 2モジュールは、高性能で経済的で実用的なTOFD検出ソリューションを体現している。その多くの改良されたハードウェアとソフトウェアの特性により、ユーザーはTOFD技術を利用して溶接検査をより迅速、より便利に完了することができます。その先進的な信号対雑音比は、TOFD検出にデータ品質を持たせる。

改善された機能

• TOFDウィザード

• PCSキャリブレーション

• クリアなBスキャン

• マルチTOFDレイアウト

• ちょくつうはきょうせい

• TOFDグループの高いPRF

• 前置増幅器の使用を省略した高電圧（最大340 V）

これらの改善された特性は、より迅速に、より簡便に設定を完了することができ、収集表示効果を改善し、より正確に欠陥を定量することができ、それによって全体の生産性を向上させることができる。

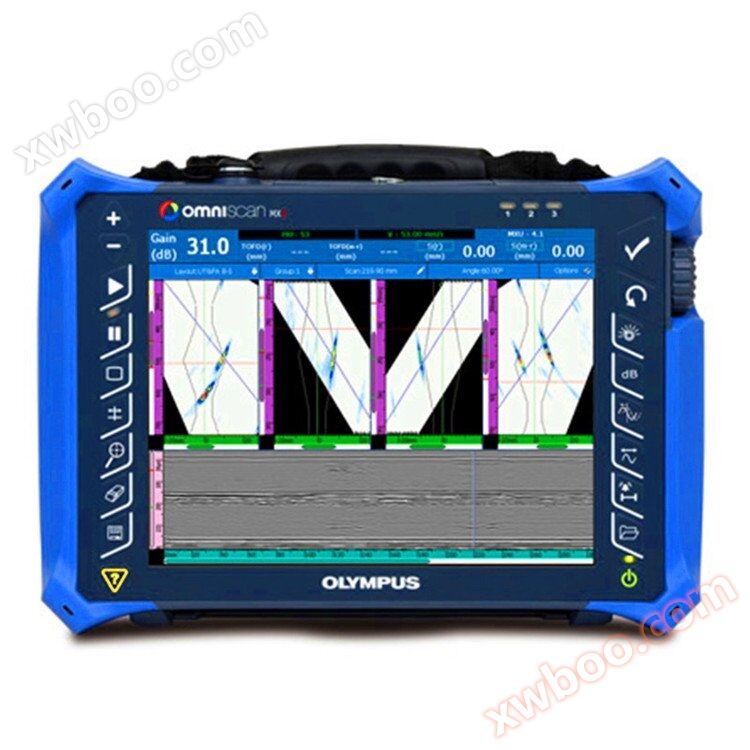

マルチTOFDレイアウト

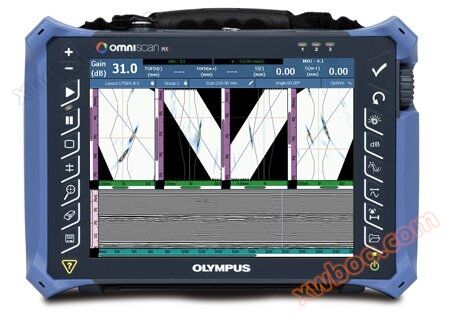

新型マルチTOFDレイアウトは、一度に1つ以上のグループを表示することができる。これにより、各グループ間の相互関係を観察することにより、欠陥指示の位置付けと定量を容易にすることができる。

ちょくつうはきょうせい

パススルー波矯正ツールは、ユーザーにより一貫した表示ビューを提供し、ユーザーがビュー内の内容を判読しやすくします。直通波矯正機能はまた、欠陥の深さと大きさをより正確に評価することができる。

オリジナルTOFDデータ直通波補正後のTOFDデータ

上述のソフトウェア改良特性もOmniPCソフトウェアに組み込まれており、これによりユーザーはPCマシン上でデータを分析することができ、同時にOmniScanを再敷設して別のデータ収集操作を行うこともできる。
レポート作成

専用のスキャナとアクセサリ

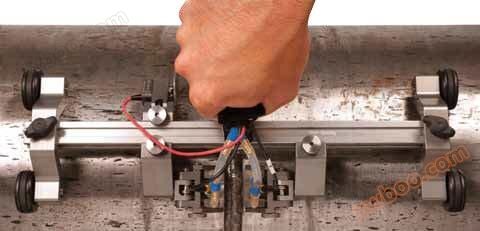

HST−Lite TOFDスキャナ

新しいHST−Liteスキャナは、信号品質を重視し、極めて高価な単一チャネルTOFD検出のための優先的な選択である。磁気ホイールとばねを装着したプローブホルダの組み合わせへの応用は、スキャナに高品質の単線検出に必要な非常に良好な安定性を提供する。スキャナーは片手で操作することができ、強磁性表面に吸着することもでき、スキャナー本体が地面に向かっている場合でもそれができる。

ステンレスTOFDウェッジ

セットとして購入したHST-Liteは、新型ステンレスTOFDウェッジを含む標準的な配置をしています。これらのくさびブロックは、一般的なRexoliteくさびブロックに脱胎するための極めて重要なアップグレード・モデルチェンジ製品と考えられ、多くの用途に適したより良い選択である。これらのくさびブロックには複数の利点があります。

• より良い耐摩耗性、硬質合金条の耐摩耗釘を調整する必要がない

• 硬質合金ストリップを使用することで表面から楔を持ち上げることができるため、より良い結合効果が得られる

• 短い接触距離（3 mm）により、溶接部の上部をより良好にカバー

• 堅牢で耐久性が高く、長寿命

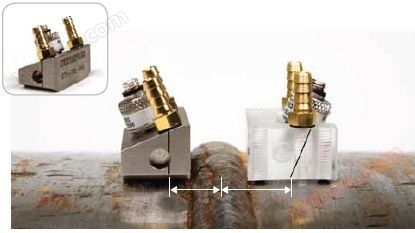

新型ステンレスウェッジ（左側）はより短い接触距離（3 mm）を有し、溶接領域をより良くカバーすることができる。

これらのウェッジはOlympusの高性能TOFDシリーズプローブと互換性がある。

小配管のTOFD検出

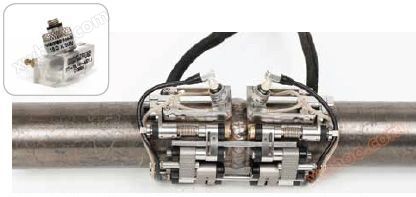

開発された成熟したCOBRAスキャナと一緒に使用するために特別に設計された別のタイプのTOFDシリーズウェッジは、動作空間が狭い検出アプリケーションに使用することができる。これらのくさびブロックは、ウェハ直径3 mmのST 1プローブとともに使用され、直径1インチ〜4.5インチのパイプを検出することができる。これらのくさびブロックにはさまざまな縦波屈折角度があり、ユーザーは特定の直径のくさびブロックを注文することも、すべての直径を含むくさびブロックセットを注文することもできます。

COBRA小径管路走査器は、適切な楔、ケーブル、プローブを用いてTOFD検出を行うことができる。

技術仕様

OmniScan MX 2ソフトウェアの互換性

以前のソフトウェアバージョンで生成されたファイルは、新しく発行されたバージョンでサポートされていることに注意してください。

OmniScan MX 2ホストの技術仕様

フェーズアレイモジュールの技術仕様（OMNI-M 2モジュール用）

*モデルモジュールごとに開口部とウェハ数が異なります。現在ユーザーに搬送されているモジュールモデルは、16:64、16:128、32:128の構成を持っています。
