ZJHP空気圧単座調整弁の概要
ZJHPシリーズ空気圧フィルム直通単座調節弁トップガイド構造を採用し、マルチスプリングアクチュエータを搭載している。構造がコンパクトで、重量が軽く、動作が敏感で、流体通路が3流線形を呈し、圧力降下損失が小さく、弁容量が大きく、流量特性が正確で、着脱が便利であるなどの利点がある。ガス、液体などの媒体を正確に制御するために広く応用され、プロセスパラメータ、例えば圧力、流量、温度、液面は所定の値に維持される。特に漏洩星小弁の前後差圧が大きくないことを許容する作業場に適している。

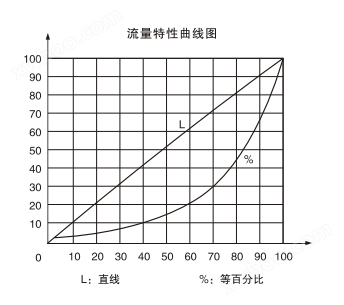

本シリーズの製品は標準型、調節遮断弁、ベローズ密封型、ジャケット保温型など多種の品種がある。製品公称圧力等級はPN 10、16、40、64、弁体口径範囲DN 20 ~ 300。適用流体温度は-196℃~+560℃の範囲内で多種の等級である。漏洩星基準にはIV級またはVI級がある。流量特性は線形または等パーセンテージである。多種多様な品種規格が選択できる。

ZJHP空気圧単座調整弁の特徴
1.トップガイド単座調整弁、構造がコンパクトで、部品が少なく、修理しやすい。
2.金属弁体は多種の作業場に適合し、IV級漏洩基準に達し、軟質密封構造弁体はVI級漏洩基準に達する。
3.弁体は流体力学原理に基づいて等断面低抵抗流路に設計され、定格流量係数は30%増加した。調整可能範囲が広く、固有調整可能比は50：1である。アクチュエータはマルチスプリング構造を採用し、高さを30%削減した。、重量を30%軽減します。
4.ZJHPW型コルゲート管は調節弁を密封し、移動する弁棒に対して完全な密封を形成し、流体外漏れを塞ぐ。ZJHPJ型調整弁には保温ジャケットが付いており、流体が冷却されると結晶化しやすく、凝固して閉塞する場合に用いられる。

主要部品常用材料

単座弁の主な技術パラメータ

主なパフォーマンス指標

注：本製品の性能はGB/T 4213-2008に適合する

エアシール型許容差圧計単位：MPa

気関式（反作用）金属密封型許容差圧計単位：MPa

気関式（反作用）金属密封型許容差圧計単位：MPa

気関式（正作用）金属密封型許容差圧計単位：MPa

差圧テーブルを許可する注記の説明：
1.フィラー材質はPTFE
2.媒体の流れは弁体が閉じる方向と逆方向
3.金属密封型漏洩レベルはIV級である
4.数値は公称圧力、圧力、温度によって制限される
5.コルゲートチューブ密封型P 2≠0の場合は再確認すること。

外形寸法及び重量単位：mm

注文時に『仕様書』に記入するか、以下の内容を明記してください：
一、注文前に型番を選定していない場合、使用パラメータを提供してください
1、公称通径、定格流は係数Kvを呈する
2、流体特性（公称圧力、温度、粘度または酸塩基性を含む）
3、バルブ作用形式（エア−オフまたはエア−オン）
4、フロー特性
5、弁前、弁後圧力
6、弁体、広芯材料
7、入力信号
8、付属品を持っているかどうか、付属品の型番を説明して、私たちはあなたのために正しい型番を選ぶことができます。

二、特殊要求
1、特殊検査
2、完全に油を除去し、水を除去して処理する。
3、銅禁止処理、
4、特殊インタフェース、配管、
5、真空条件下で使用する；
6、コーティング色の指定
7、特殊媒体（ガス、塩素、窒素）
8、ステンレス接続部品を使用する、

三、もしすでに設計部門が当社の製品型番を選定したら、型番によって直接我が社の販売部に注文してください
四、使用の場合、非常に重要な場合、または配管が複雑な場合は、繭を尽くして設計図面と詳細なパラメータを提供してください。私たちの専門家があなたのためにチェックしてください。
